注目企業・特集2024年11月号掲載
〜株式会社マックエイト社の製品 & 技術紹介〜
表面実装用『ジャンパー端子』シリーズ
- ジャンパー機能からパターン補強まで、高電流ニーズも満たすジャンパー端子
- マックエイト（神奈川県横浜市鶴見区駒岡5-4-10）
表面実装用高電流用バー（50A） PWシリーズ

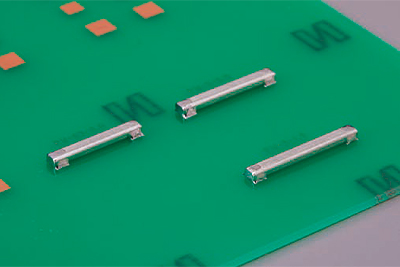

PWシリーズ使用例
表面実装用のバー形状端子になり、プリント基板の回路パターン補強として用いることができる。最大50Aの電流に対応する。
ジャンパ端子としても利用が可能であるが、回路面からの高さスペースは無いため回路をブリッジした実装には向いていない。パターン間の接続用途であれば利用が可能。
材質は銅、処理はニッケル下地スズめっき処理。チップマウンタに対応する。
資料請求資料請求No.12511-03801
表面実装用高電流用ジャンパー（60A） MJWシリーズ

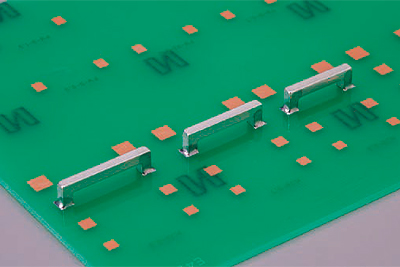

MJWシリーズ使用例
同社ラインナップの中では高電流に対応した表面実装用ジャンパー端子。最大60Aまでの電流に対応する。
基板のパターンを厚銅にして高電流を流す場合にジャンパーとしての利用ができる。回路面から約3.3mmの高さスペースがある。材質は銅、処理はニッケル下地スズめっき処理。チップマウンタに対応する。さらに電流容量が大きいものが必要な場合には100Aまでに対応するMJXシリーズを取り揃える。
資料請求資料請求No.12511-03802
表面実装用カッティングジャンパー MJ-2010／MJ-3216

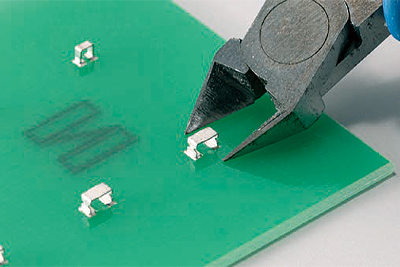

カッティングジャンパー使用例
表面実装用のジャンパー端子。ジャンパー端子として使用するが、ジャンパーした箇所の回路が不要になった際は端子をニッパーなどの工具でカ ットしてオープン（開放）にすることができる。
同社の他の製品と比べ端子の形状が刃物でカットしやすい形状になっている。出荷前のみに必要な回路や特定条件後に回路を除外したい場合など、不要回路を除外する作業を実現する端子。材質は銅、処理はニッケル下地スズめっき処理、最大2Aまでの電流に対応。チップマウンタに対応する。
資料請求資料請求No.12511-03901
