注目企業・特集2025年6月号掲載
〜株式会社マックエイト社の製品 & 技術紹介〜
市場ニーズの高い『高電流』対応の注目製品
- マックエイトの高電流対応製品をピックアップしてご案内
- マックエイト（神奈川県横浜市鶴見区駒岡5-4-10）
表面実装用電源端子（M5用） PV-5-H/PV-15-H シリーズ

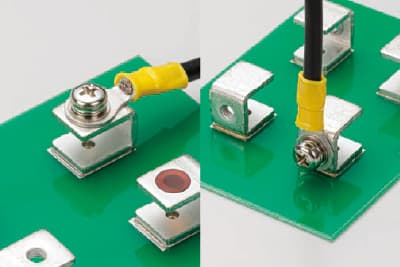

（左）PV-5-H使用例、（右）PV-15-H使用例
圧着端子が取付された線材をプリント基板にねじで固定できるチップマウンタに対応の端子。M5ねじに対応。従来品のPV-5シリーズの1.5 mmから2.0mmへ板厚を変更し、形状も少し大きくすることにより80Aの電流に対応している。材質は銅、処理はニッケル下地スズめっき。
PV-5-Hは上面に線材を取付けできるタイプとなっており、PV-15-Hは側面に線材を固定することができる。推奨ランドサイズへ取付時の締付トルクは147N-cm（15kgf-cm）以下。
資料請求資料請求No.12506-02401
表面実装用電源端子（M3用） PVT-3-A

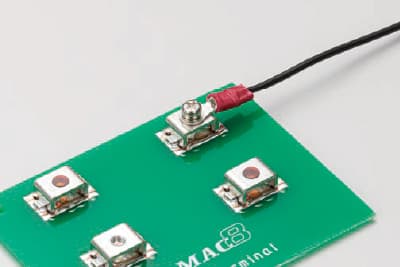

PVT-3-A使用例
プリント基板へ電源を供給するための線材を取り付けることができる端子。チップマウンタに対応している。線材は圧着端子を取付のこと。従来製品PV-3よりも大電流な定格電流40Aに対応している。また、基板への固定面積が増加しているので従来製品より引っ張りやねじれに強いのが特徴。基板面から高さ5mmと低背形状。40A前後の電流が流れる線材をしっかりと固定したいという最近のニーズに応えた製品。
資料請求資料請求No.12506-02402
表面実装用電源端子 PV-13（M3用）/PV-14（M4用）シリーズ

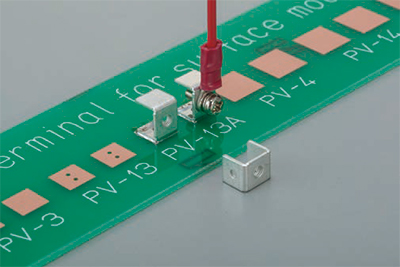

PV-13使用例
表面実装タイプの電源端子で横方向からの線材取付に対応した製品。スペースの都合で基板上に横方向から線材を取り付けたいという要求に対応した製品。定格電流はPV-13（20A）、PV-14（30A）となっている。チップマウンタに対応。上面方向からの取付に対応した製品はPV-3/PV-4シリーズ。
資料請求資料請求No.12506-02501
