注目企業・特集2024年6月号掲載

〜株式会社マックエイト社の製品 & 技術紹介〜
市場ニーズの高い『電源端子』シリーズ

マックエイトの電源端子をピックアップしてご案内
マックエイト(神奈川県横浜市鶴見区駒岡5-4-10)

https://www.mac8.co.jp/

電源端子 PVT-3

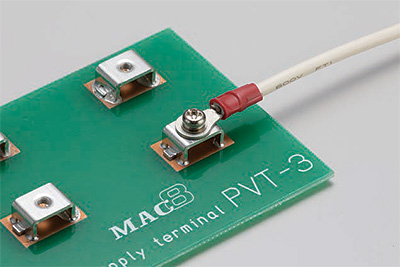

PVT-3使用例 写真PVT-3使用例 プリント基板へ電源を供給するための線材を取り付けることが出来る端子。線材は圧着端子を取付のこと。従来製品PV-3よりも大電流な定格電流40Aに対応している。また、基板への固定面積が増加しているので従来製品より引っ張りやねじれに強いのが特徴。実装はフロー半田か手付けで行う。
40A前後の電流が流れる線材をしっかりと固定したいという最近のニーズに応えた製品。

資料請求資料請求No.12406-02201

圧着端子取付用、プリント基板取付用端子 BXシリーズ

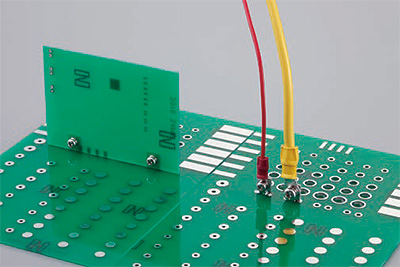

BX-9-M3使用例 写真BX-9-M3使用例 圧着端子が取付された線材をプリント基板にねじで固定できる端子。M3用とM4用の圧着端子に対応した製品をラインナップ。線材の他に基板やパネルを固定することも可能。写真は90°固定型のBX-9-M3の使用例。
その他にも、60°に固定が可能なBX-60-M3、 BX-60-M4と45°に固定が可能なBX-45-M3、 BX-45-M4がある。スルーホール穴に半田で固定する。
定格電流は25Aに対応しているので基板上のパターンや線材から導通を行うことができる。角度を付けた固定も手軽出来るようになる端子。

資料請求資料請求No.12406-02202

表面実装用電源端子 PV-13(M3用)/PV-14(M4用)シリーズ

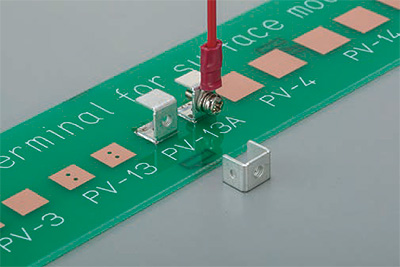

PV-13使用例 写真PV-13使用例 表面実装タイプの電源端子で横方向からの線材取付に対応した製品。スペースの都合で基板上に横方向から線材を取り付けたいという要求に対応した製品。定格電流はPV-13(20A)、PV-14(30A)となっている。チップマウンタに対応。上面方向からの取付に対応した製品はPV-3/PV-4シリーズ。

資料請求資料請求No.12406-02301
