注目企業・特集2023年11月号掲載
〜株式会社マックエイト社の製品 & 技術紹介〜
- 市場ニーズの高い『高電流』対応の注目製品
- マックエイト（神奈川県横浜市鶴見区駒岡5-4-10）
高耐圧スペーサー FBA、FBB、FBCシリーズ

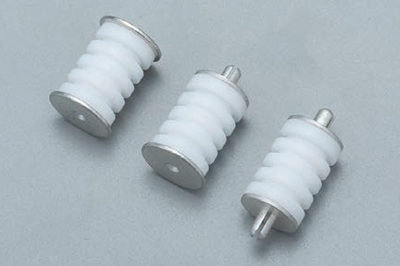

FBA、FBB、FBCシリーズの製品画像
フッ素樹脂を使用し高耐圧にしたスペーサー。実装する基板の組合せにより次の3種類をラインナップしている。FBAは表面実装用基板同士を半田付けで取り付けるタイプ。FBBは片側は表面実装用基板、反対側はスルホール基板を取付けできるタイプ。FBCはスルーホール基板同士を半田付けして取り付けるタイプ。材質は金属部は黄銅、処理はニッケル下地スズメッキとなっている。
スペーサーの金属部分は内部で接続しておらず、フッ素樹脂部で絶縁されている。絶縁抵抗は500MΩ以上、絶縁耐圧は5000V、AC、DC1分間。
資料請求資料請求No.1231104201
高電流用バー PWシリーズ ［チップマウンタ対応］

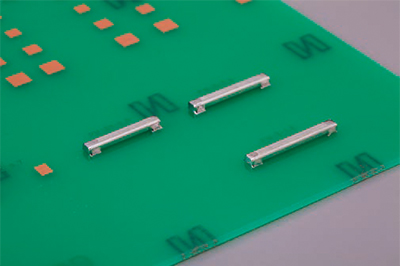

製品使用例
50Aの高電流を流せる端子、チップマウンタに対応し自動実装が可能。MJWシリーズと異なり棒形状の端子。高電流を流す場合に利用できる。
プリント基板側の厚膜や厚銅化でのパターン補強が難しい場合などに、PWシリーズを使用することで回路パターンの補強ができる。ジャンパー端子としての利用も可能であるが、形状は棒形状のため、既存の回路をまたぐ使い方は難しい。材質は銅、処理はニッケル下地スズメッキ、定格電流50A。
資料請求資料請求No.1231104202
高電流用ジャンパー MJWシリーズ ［チップマウンタ対応］

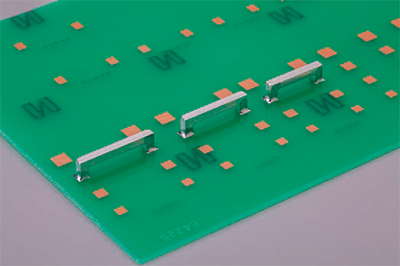

製品使用例
60Aの高電流を流せるジャンパー端子、チップマウンタに対応し自動実装が可能。高電流を流す場合に利用できる。近日、市場ニーズの高いプリント基板の高電流化に対応した製品。高電流に対応したジャンパとしての形状を生かして、アーチ状の下にパターンを形成したり、基板上にスリット等がある場合でもそれらをまたいで配線する事ができる。材質は銅、処理はニッケル下地スズメッキ、定格電流60A。
資料請求資料請求No.1231104301
