注目企業・特集2021年12月号掲載
~株式会社マックエイト社の製品 & 技術~
2022年度新製品+注目製品
- マックエイトの製品群に基板を便利に利用する新製品が登場!
- マックエイト(神奈川県横浜市鶴見区駒岡5-4-10)
絶縁ブッシュ WEAシリーズ

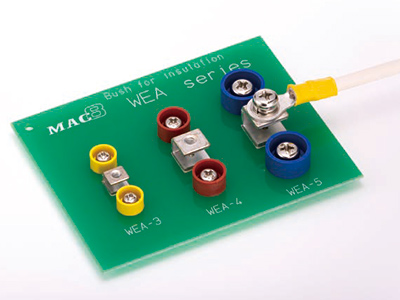

WEAシリーズの製品使用例
金属ねじへのショート(短絡)を回避する目的の絶縁ブッシュ。ねじ頭の側面を保護し、周囲で配線作業を行う際のショートのリスクを下げる。ねじ締めのみで取り付けができ、保護キャップのような後付け作業を削減できる。各種電源装置等における回路基板の取り付け用途を想定。材質はナイロン9T(UL94V-0)となっている。M3, M4,M5 ねじ毎に色が異なる。
★RoHS対応品
スルーホールタップ(M5用、80A対応) TH-1.6-X-M5-Hシリーズ

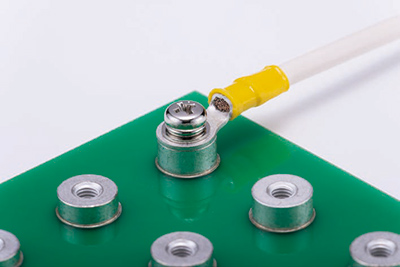

製品使用例
チップマウンターにかけられるスペーサー。電流を流すことも可能。プリント基板に自動搭載しリフローするだけでプリント基板上にスペーサーを取付けることができる。従来品(TH-1.6-X-M5シリーズ)と比較して、より大きな電流を流すことができる。
材質はテルル銅。処理はニッケル下地スズメッキ。定格電流80A。
★RoHS対応品
パネル用電源端子 PNP-1-5

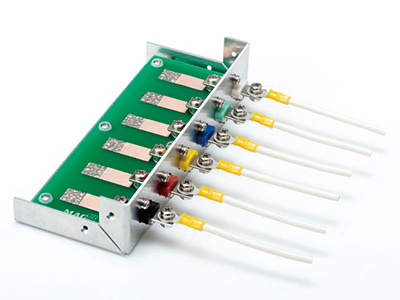

PNP-1-5シリーズの製品使用例
2000V、65Aの大電流に対応したパネル取付端子。パネルにはM4ねじ止めで取付け固定する。
インバータ等の大電力回路からの電源ライン接点として用いたり、バッテリー回路、昇圧回路からの接続設定を想定している。形状は、端子部にφ5.5の貫通穴が設けてあるので線材をねじで固定することができる。樹脂色は 黒、赤、黄、緑、青、白の6色をラインナップしている。材質は端子部が銅、ねじ部は黄銅、樹脂部はナイロン9T(UL94V-0)となっている。処理は、端子部、ねじ部共にニッケルメッキとなっている。パネル取付可能な板厚は1.0~3.2mmに対応している。
★RoHS対応品
