注目企業・特集2021年7月号掲載

~マックエイト社の製品 & 技術~
プリント基板用端子&アクセサリー2021年度新製品

マックエイトの製品群に基板を便利に利用する新製品が登場!
マックエイト(神奈川県横浜市鶴見区駒岡5-4-10)

http://www.mac8.co.jp

パネル用電源端子 PNP-1-5

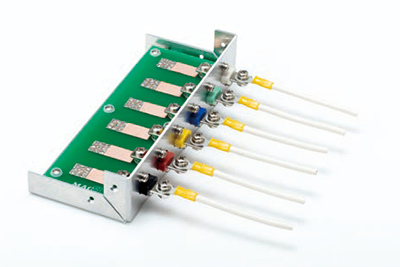

PPNP-1-5シリーズの製品使用例 写真PNP-1-5シリーズの製品使用例 2000V、65Aにの大電流に対応したパネル取付端子。パネルにはM4ねじ止めで取付け固定する。
インバータ等の大電力回路からの電源ライン接点として用いたり、バッテリー回路、昇圧回路からの接続設定を想定している。形状は、端子部にφ5.5の貫通穴が設けてあるので線材をねじで固定することができる。樹脂色は黒、赤、黄、緑、青、白の6色をラインナップしている。材質は端子部が銅、ねじ部は黄銅、樹脂部はナイロン9T(UL94V-0)となっている。処理は、端子部、ねじ部共にニッケルメッキとなっている。パネル取付可能な板厚は1.0~3.2mmに対応している。
★RoHS対応品

資料請求資料請求No.1210704001

誤挿入防止電線用ソケット RSTシリーズ

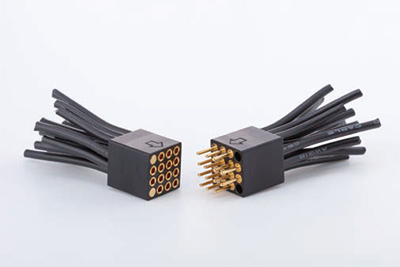

RSTシリーズの 中継接続としての使用例 写真RSTシリーズの 中継接続としての使用例 誤挿入防止構造の最大14ピンで利用できるソケット。ハウジングには16ピン分の穴が設けてあるが、推奨する閉塞ピン数として2ピンを確保するため、信号線で利用できるのは14ピンとなる。
ハウンジングは共通でピンは基板実装用と中継接続用があり、電線対電線接続、電線対基板接続を使用ピンを変えることにより実現。推奨する28通りの排他的キーコード系列により誤挿入防止構造のコネクタとなる。ピン配列はユーザ側で決定が可能で同一キーコードでも向きの誤りを防ぐ。
★RoHS対応品

資料請求資料請求No.1210704002

高電流用ジャンパー MJXシリーズ

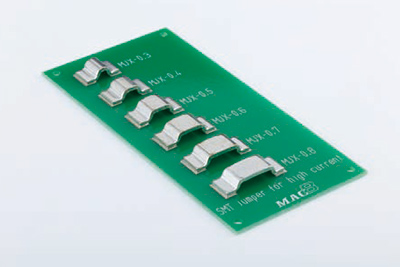

MJXシリーズ 実装例 写真MJXシリーズ 実装例 100Aの大電流に対応した基板実装用ジャンパー端子。近年ニーズの高いバッテリー回路、昇圧回路といった大電力回路のジャンパーとして利用が可能。MJWシリーズより高電流を流せる。材質は銅、処理はニッケル下地スズメッキ。定格電流100A。
自動実装機に対応している。
★RoHS対応品

資料請求資料請求No.1210704101
